本文根據GB/T 1002和GB/T 2099.1新版標準的規定及新舊版標準差異，對我國插頭、插座產品的額定值進行全面解讀，并結合不可拆線插頭配線的實際載流能力、型式尺寸標稱值、溫升試驗電流值和插頭實際應用環境等因素，對單相不可拆線插頭產品2.5A額定電流優選值的由來進行詳細解析。
我國家用和類似用途插頭插座國家標準GB/T 1002-2021《家用和類似用途單相插頭插座型式、基本參數和尺寸》[1]和GB/T 2099.1-2021《家用和類似用途插頭插座 第1部分：通用要求》[2]（以下簡稱“新版標準”）已于2022年11月1日正式實施，代替GB/T 1002-2008《家用和類似用途單相插頭插座型式、基本參數和尺寸》，GB/T 2099.1-2008《家用和類似用途插頭插座 第1部分：通用要求》（以下簡稱“舊版標準”）。新舊版標準在產品額定值、尺寸、結構、溫升測試、配線要求等方面都有較大差異。例如：新版標準取消了插座的兩極雙用孔（俗稱“扁圓孔”）、允許插頭的帶電插銷帶有絕緣護套等。本文將重點針對單相插頭插座產品的額定值，尤其是根據新版標準要求確定不可拆線插頭的額定電流優選值這一問題進行詳細解析。
一
舊版標準對單相插頭插座產品額定值的規定

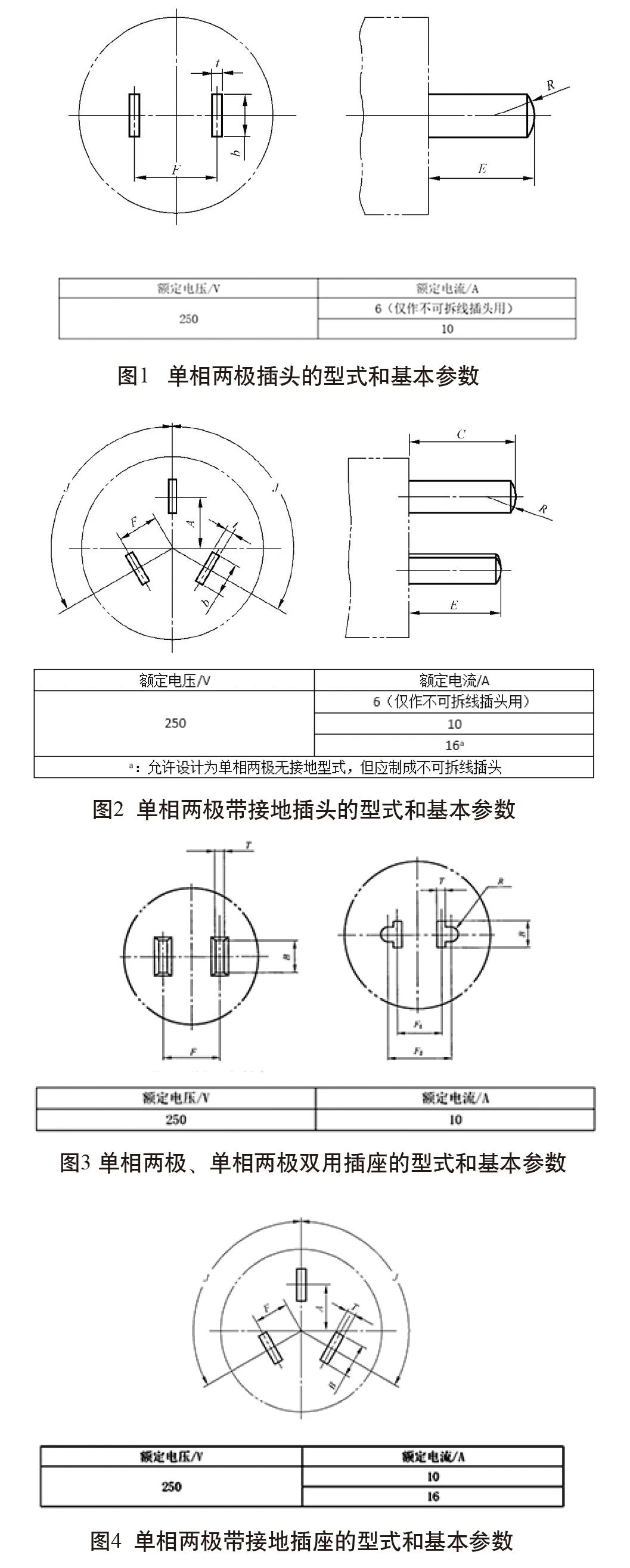

舊版GB/T 1002標準詳細規定了插頭、插座產品的型式和基本參數，詳見圖1-4。
綜上所述，單相插頭的額定電流值為6A（僅限不可拆線插頭）、10A和16A，單相插座的額定電流值為10A和16A。
二
新版標準對單相插頭插座產品額定值的規定
新版GB/T 1002標準在產品型式方面與舊版標準相比有較大差異，如插座產品取消了單相兩極雙用孔，插頭產品則將單相兩極無接地型式的插頭額定值擴展到了10A及以下。
對產品額定值而言，尤其是不可拆線插頭的額定電流值，和舊版標準相比，不僅要參考GB/T 1002給出的型式尺寸標稱值，還要結合GB/T 2099.1標準第6章的相關規定。同時，其額定電流優選值和它所配電線的橫截面積大小也有直接關系。

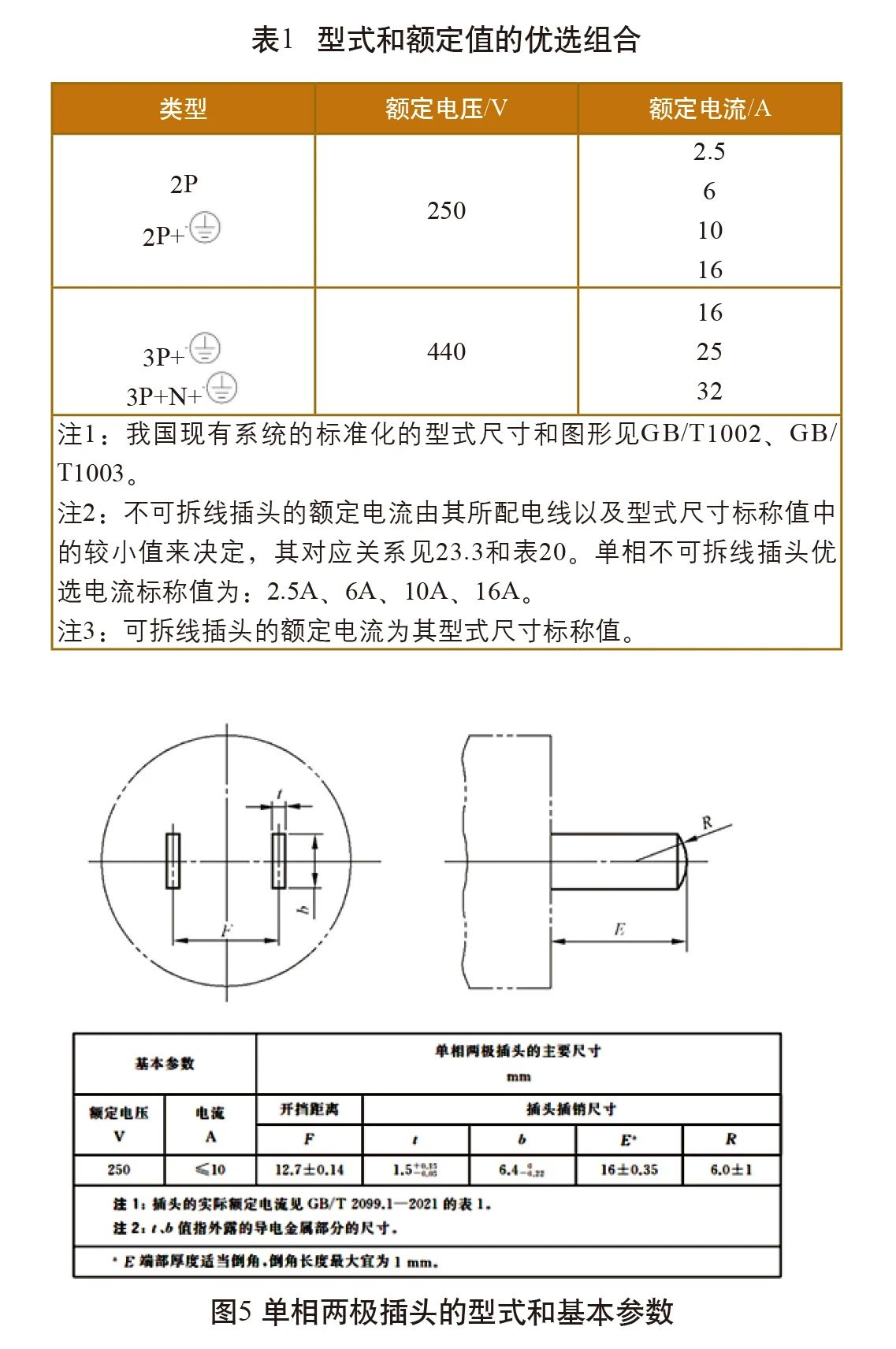

對單相插頭而言，其型式尺寸標稱值仍為10A和16A，但實際電流值改為了≤10A，并明確實際電流值見新版GB/T 2099.1的表1，單相兩極插頭的型式和基本參數如圖5所示。
在新版GB/T 2099.1標準中，第6章給出了優選型式和優選的電壓和電流額定值，詳見表1。從表1的注2可知：不可拆線插頭的額定電流由其所配電線（試驗電流值參考條款23.3和表20）以及型式尺寸標稱值中的較小值來決定（單相兩極插頭的標稱值為10A，單相兩極帶接地插頭的標稱值為10A或16A）；另外由表1的注3可知：可拆線插頭的額定電流為其型式尺寸標稱值，與舊版標準保持一致，對于單相兩極插頭，額定電流值為10A，對于單相兩極帶接地插頭，額定電流值為10A和16A。
如何準確把握標準對不可拆線插頭額定值的規定，2.5A額定電流優選值又是如何確定的，下文通過一個實際案例進行介紹。

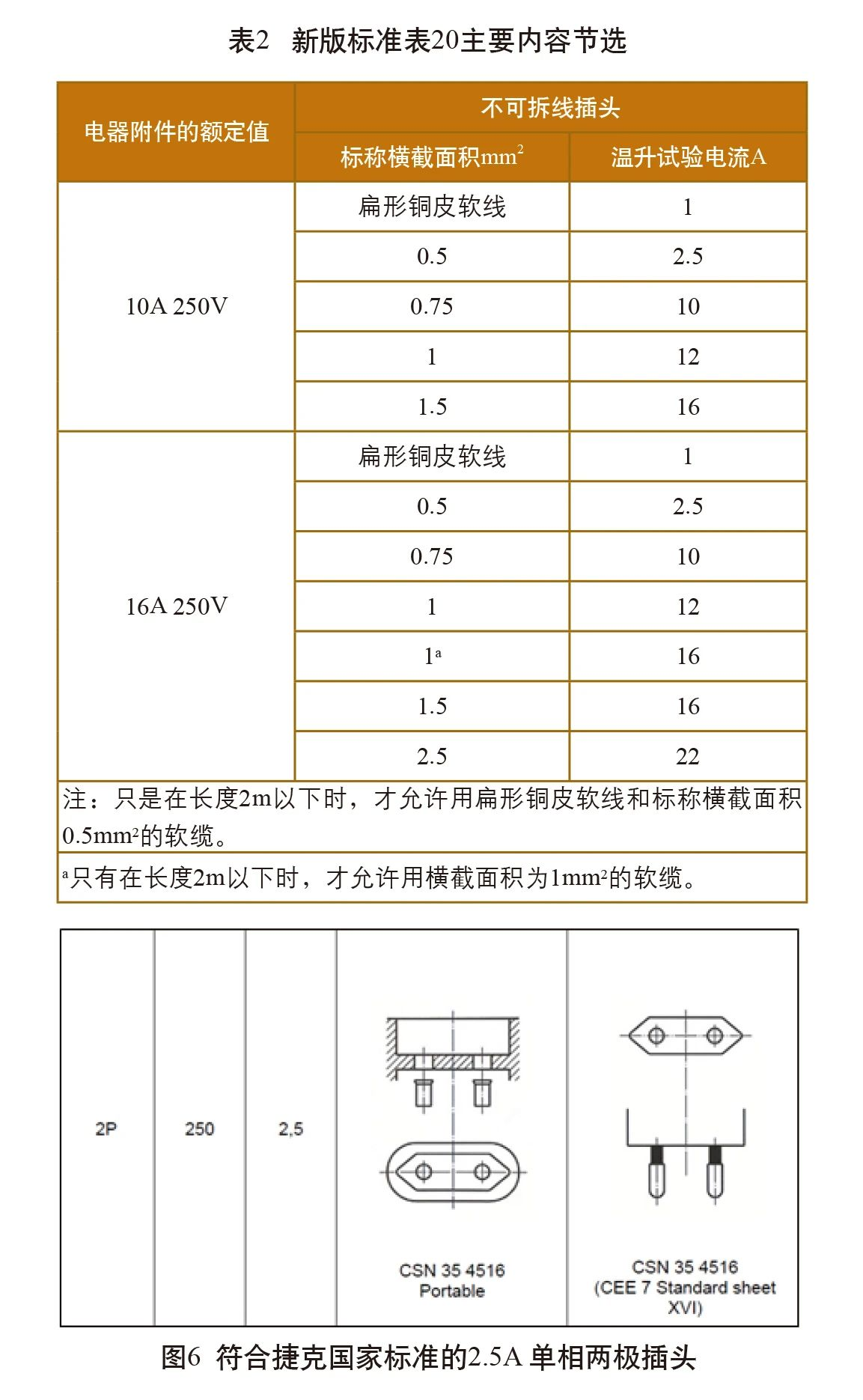

以一款配接橫截面積為0.5mm2軟線的單相兩極不可拆線插頭為例，根據表1的規定，其型式尺寸標稱電流值為10A；接著參考新版標準表20，確定它的實際測試電流，見表2。
需要參考GB/T 2099.1-2021標準中表20時，對于我國的單相插頭，需參考額定值為10A和16A的兩組數據，表20中的2.5A為其他國家（或地區）插頭產品的額定電流值，如IEC TR 60083中給出的符合捷克國家標準的2.5A單相兩極插頭，詳見圖6，我國并無型式尺寸標稱值為2.5A的插頭插座產品。
從GB/T 2099.1-2021標準中表20額定電流為10A的參數中可以看出，配線橫截面積為0.5mm2不可拆線插頭其試驗電流值為2.5A，小于產品的型式尺寸標稱電流值，因此該產品的額定電流值即為2.5A，這也是新舊版標準在產品額定值方面的主要差異。
另外，對于配接雙芯銅皮軟線（60227IEC41）的不可拆線插頭，表20給出的溫升試驗電流為1A，同理，它的額定電流值即為1A。
對于型式尺寸為16A的不可拆線插頭，當配線橫截面積為0.75mm2或更小導線時，溫升試驗電流值與型式尺寸為10A產品的電流值一致。為了避免造成型式尺寸和額定值的混淆，并結合產品的實際使用情況，不建議16A插頭配1.0mm2以下橫截面積的軟纜。
對于插座產品，其額定電流值和舊版標準相同，依然為10A和16A。
通過上述分析也可以得出如下結論：對于不可拆線插頭，因?yàn)?.5A的額定電流值是參考產品配線橫截面積（0.5mm2）得來的，因此其不能配接其他橫截面積的軟線，兩者是一一對應的關系。
三
標準換版中不可拆線插頭額定電流標稱值優化的現實意義
GB/T 2099.1標準中額定電流值的定義是制造商給插頭或插座規定的電流，理論上來講，它應該和插頭插座產品本身的性能相關，但是家用插頭插座作為一種有固定的基本型式、參數和尺寸的“標準型”產品，其額定電流值需符合GB/T 1002標準的要求，因此標準中規定的額定電流值就是產品的額定電流值，不同制造商生產的基本型式和配線橫截面積均相同的產品，其額定電流值也是一樣的。
上文詳細分析了新舊版標準在不可拆線插頭額定電流優選值方面的差異，對于配接橫截面積為0.5mm2軟線的產品，新版標準要求結合產品配線的橫截面積，更符合產品本身的性能，而舊版標準僅參考產品的型式尺寸額定值，而未結合產品配線的實際載流能力，此種情況一是可能會對消費者造成困惑，產品的實際載流能力達不到產品標明的額定值；二是可能會造成危險情況發生，如按其標稱的額定電流值使用，可能導致軟線過熱，甚至造成線路短路或引發火災。
因此，新版標準要求不可拆線插頭的額定電流標稱值參考溫升試驗電流值，確保了產品的額定電流值和其實際載流能力相匹配，對額定電流標稱值的規定更加嚴謹，產品性能的穩定性和可靠性能夠得到更好的保障。
插頭作為整機產品的取電元件，其額定電流值和整機的額定電流/功率也密切相關。以燈具產品標準為例，GB 7000.204-2008《燈具 第2-4部分：特殊要求 可移式通用燈具》[3]的第10章 外部接線和內部接線中規定：質量小于1kg、額定電流小于等于2.5A、軟纜長度小于等于2m的可移式燈具，軟纜的銅芯導體的標稱橫截面積應大于等于0.5mm2，這說明整機企業在選用插頭產品時，不僅僅關注產品的額定電流標稱值，還會關注軟線的橫截面積，因此配線橫截面積為0.5mm2的不可拆線產品，其額定電流標稱值規定為2.5A是更加合理的。
綜上所述，新版標準對單相插頭產品額定電流標稱值作出新的要求是一次重大進步。最后也特別強調，執行新版標準后，雖然配線橫截面積為0.5mm2的不可拆線插頭產品其額定電流值由10A（或6A）變更為2.5A，但產品的測試條件和舊版標準相比無任何變化，如溫升試驗電流，彎曲測試電流，新舊版標準的規定值均為2.5A。
［參考文獻］
[1]國家市場監督管理總局，國家標準化管理委員會. 家用和類似用途單相插頭插座型式、基本參數和尺寸:GB/T 1002-2021[S]. 北京：中國標準出版社，2021：6-8.
[2]國家市場監督管理總局，國家標準化管理委員會.家用和類似用途插頭插座 第1部分：通用要求:GB/T 2099.1-2021[S]. 北京：中國標準出版社，2021：48.
[3]國家質量監督檢驗檢疫總局，國家標準化管理委員會. 燈具 第2-4部分：特殊要求 可移式通用燈具:GB 7000.204-2008[S]. 北京：中國標準出版社，2009：2.
